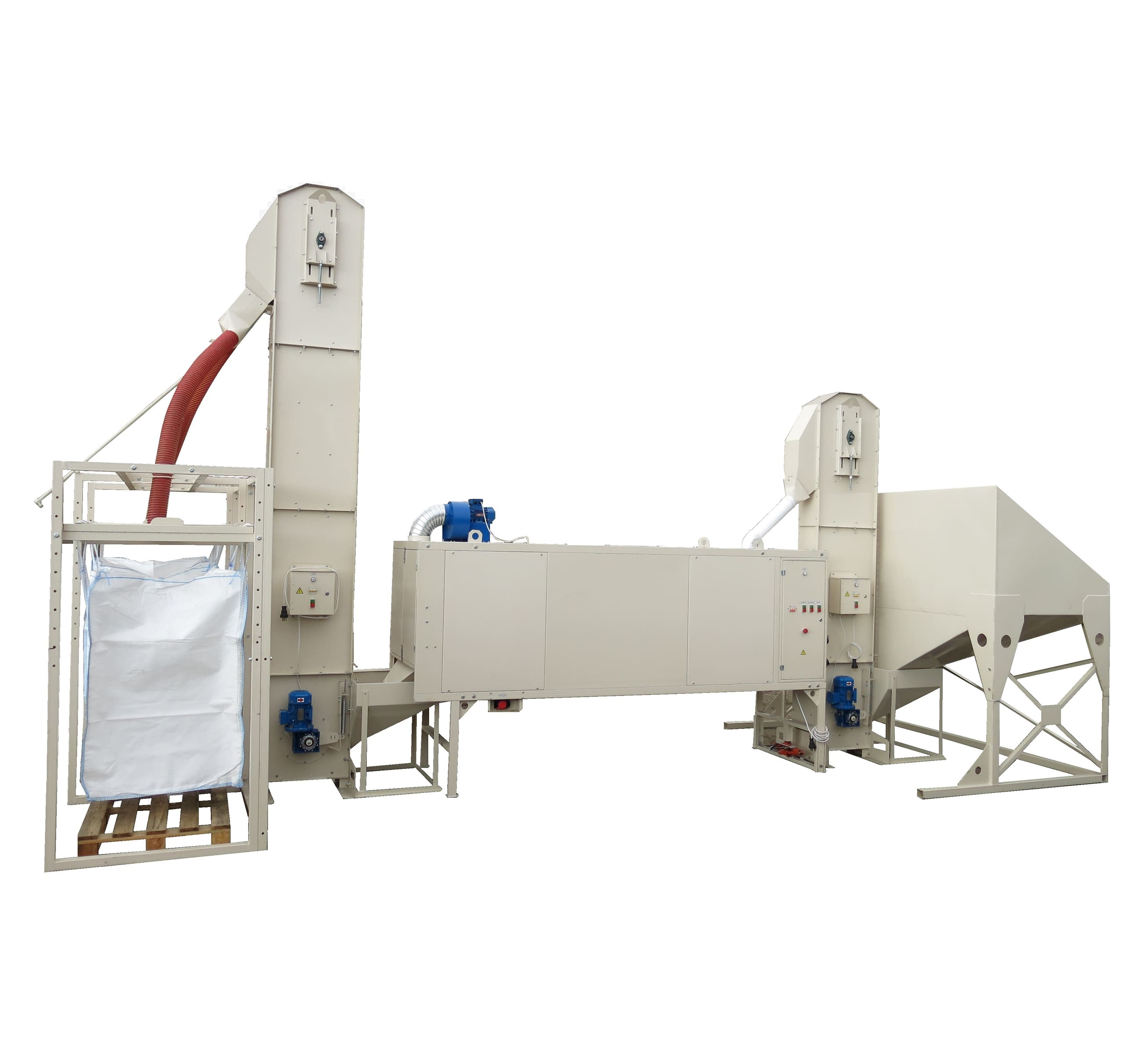

Линия протравливания семян

За час через эту линию проходит до 10 т семян, и каждое получает свою долю протравителя или инкрустирующего состава. Работает она без остановок, стоит стационарно, а собрана только из машин завода «Клен». На входе приемный бункер, подъем делают две тихоходные нории НЗ-10, обработку ведет Клен-ПСБ-10 - протравливатель и инкрустатор в одном корпусе - вместе с баком для рабочего раствора, на выходе стоит оснастка под биг-бэги.

Главное, ради чего все придумано, - сохранить у семени оболочку и зародыш на всем пути, от бункера до контейнера. Поэтому зерно наверх несут тихоходные нории: ленты у них идут со скоростью не выше 0,8 м/с, и ковш освобождается под действием силы тяжести, без центробежного броска. По той же причине препарат по семенам разносит вращающийся барабан, шнека или лопастного смесителя в линии нет. Семеноводам это особенно важно: где микротрещины и обрушенная оболочка, там и всхожесть ниже.

Конкретный набор узлов зависит от вас: что за культура, сколько тонн нужно обработать за сутки, как на линию будет подаваться ворох и как семена будут уезжать. Модули ставят без фундамента и приямков, строители не понадобятся.

Узлы линии

Каждая машина здесь серийная и приходит с паспортом и руководством по эксплуатации. Поэтому любой узел продается и сам по себе: норией можно подавать зерно на сепаратор или в бункер хранения, под устройство загрузки биг-бэгов - выгружать другое оборудование. Протравливатель без линии тоже работает, только по паспорту в барабан должна идти равномерная подача, и лучше всего ее дает тихоходная нория, забирающая семена из промежуточного бункера.

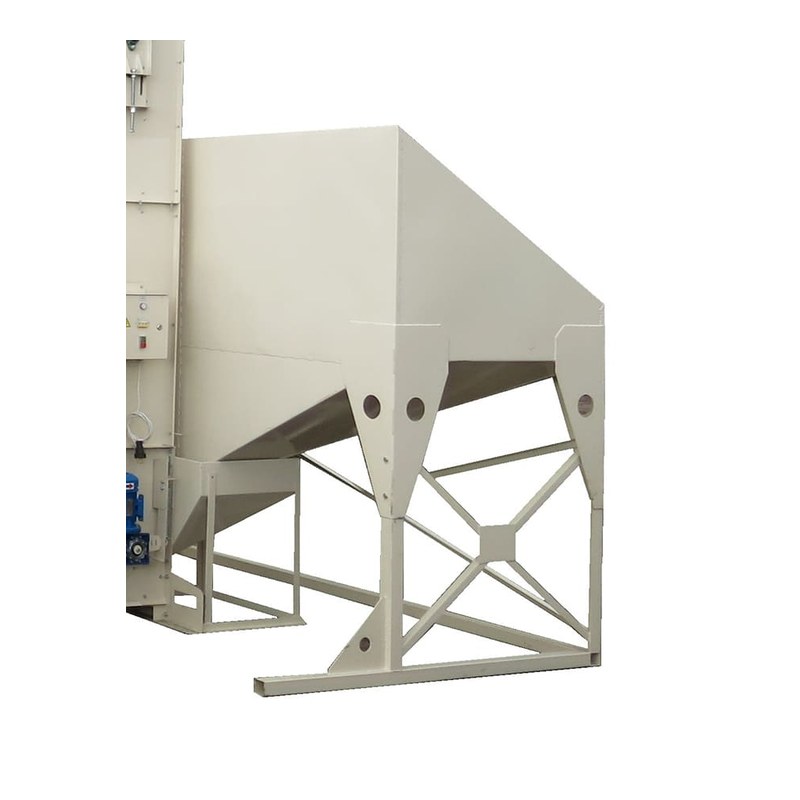

Бункер на входе, увеличенный

Запас на входе - 2,7 куб. м семян, и линии все равно, часто или с перерывами подвозят материал: она получает его ровно. А от ровного потока зависит точность дозы. Препарат дозируют по часам, литрами, и если семена идут рывками, на тонну приходится то больше, то меньше нормы.

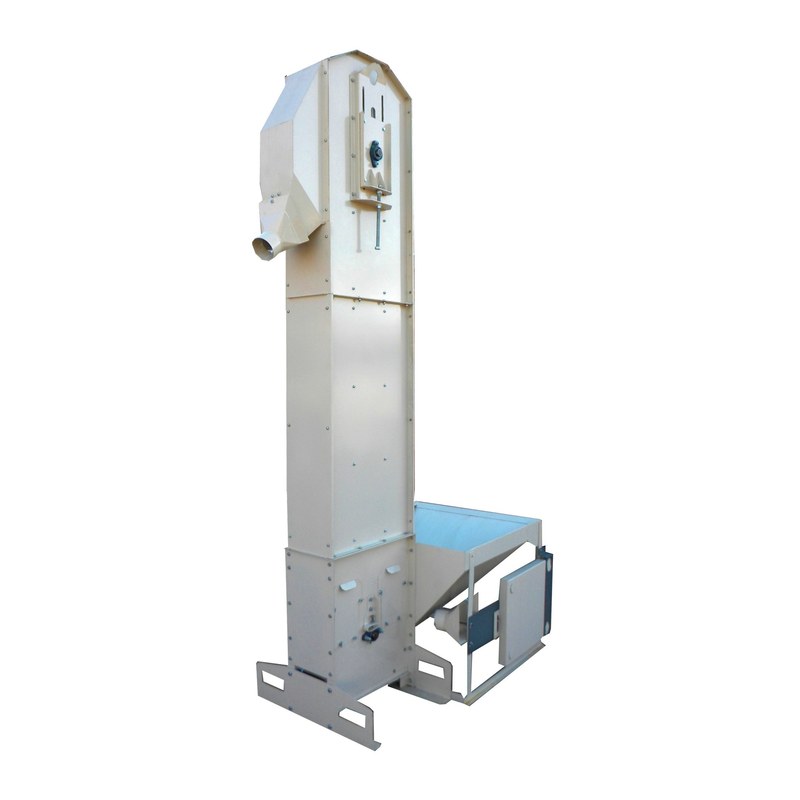

НЗ-10 подает семена в протравливатель

Ее работа - доставить семена из бункера наверх, в загрузочное устройство протравливателя. Мотор на 1,5 кВт, лента движется не быстрее 0,8 м/с, за час нория поднимает до 10 т. Конструкция запатентована: RU 2 737 177 C1.

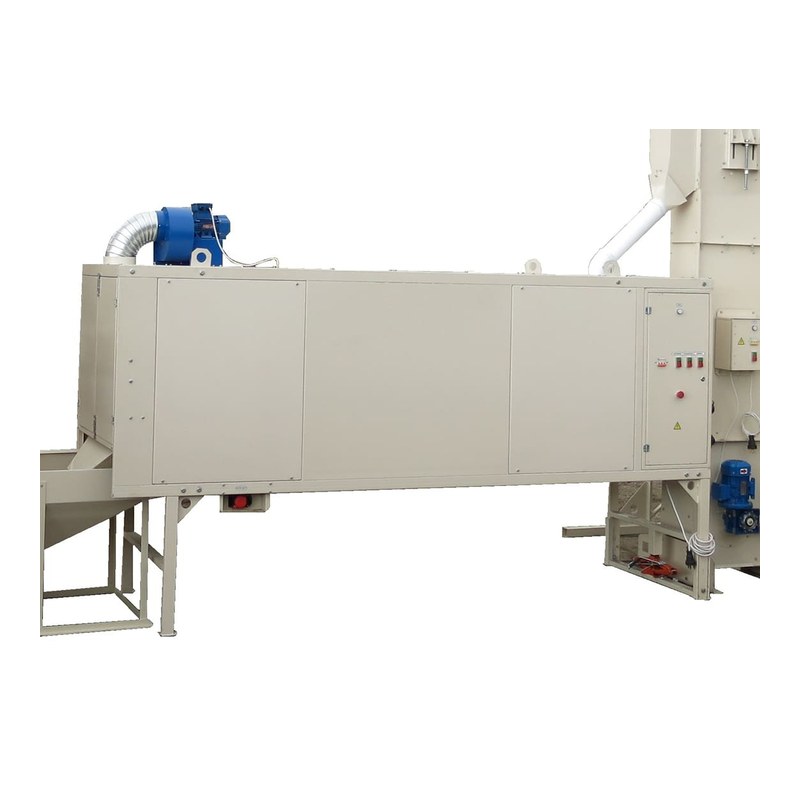

Клен-ПСБ-10, протравливатель-инкрустатор

Обрабатывает семена влажным способом, без остановок, в барабане. Протравливать успевает до 10 т в час, инкрустировать - до 2 т. Сначала препарат попадает на семена из распылителя на входе, потом его доводит по поверхности вращающийся барабан, у которого диаметр 750 мм. Машина в сборе весит до 506 кг, а из сети берет не больше 1,9 кВт.

Бак-дозатор: препарат и инокулянт

Емкость пластиковая, на 200 л, рама сварная. В комплекте погружной миксер, насос-дозатор и пульт. Пока обрабатывается партия, миксер перемешивает раствор, и компоненты не садятся на дно. Насос перистальтический, на шаговом двигателе: расход выставляют от 0,0 до 99,9 л/ч с шагом 0,1 л/ч, и насос его держит. Если препарат и инокулянт идут раздельно, в линию ставят второй такой бак.

НЗ-10 с переключателем потоков на выгрузке

После барабана семена попадают сюда, и нория отправляет их на затаривание. Отдельной машиной переключатель не считается, это та же НЗ-10 в другом исполнении. Он перекидывает выгрузку между двумя подвешенными контейнерами: один наполняется, другой в это время меняют, и линия продолжает работать.

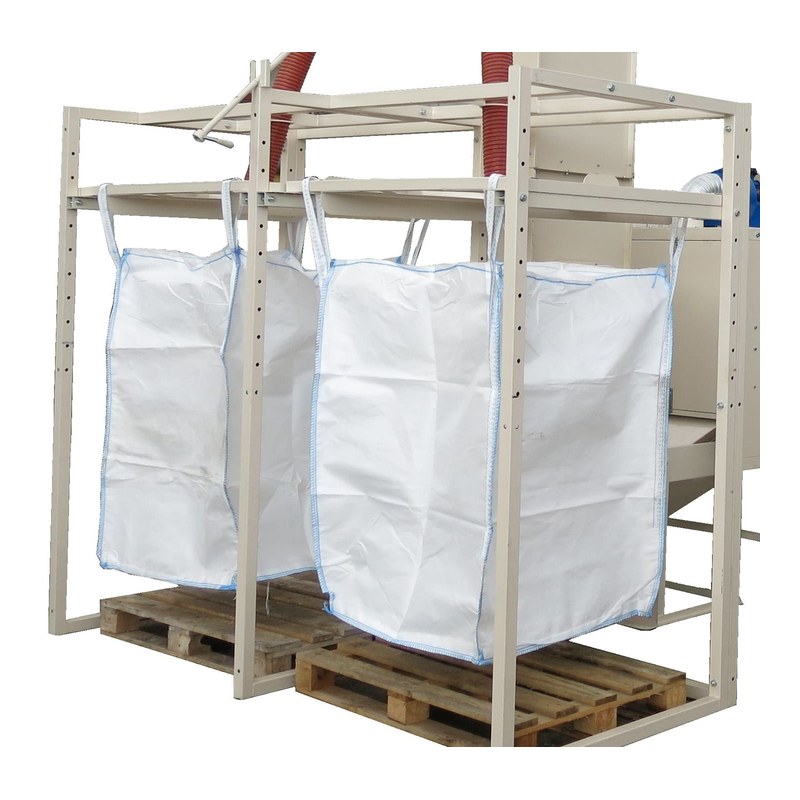

Загрузка биг-бэгов

Под выгрузкой нории стоит рама, на нее за петли вешают биг-бэг, и семена ссыпаются в него самотеком. Крепить устройство к полу не нужно: оно просто стоит и при перестановке линии едет вместе с остальными узлами. Промежуточная тара в этой схеме лишняя.

Шаг за шагом

Сюда приходят семена, которые уже прошли линию очистки и откалиброваны. Их засыпают в приемный бункер, и самотеком они уходят в ковши нории через проходное окно. Насколько оно открыто, решает шибер на бункере.

Нория везет семена вверх, до высоты, с которой загружается протравливатель. Наверху, в головке, ковш не швыряет материал, а опрокидывается, и семена спокойно стекают в разгрузочный лоток.

Препарат попадает на семена еще до барабана: на приемном бункере протравливателя закреплен распылитель. Раствор к нему идет из бака, его качает перистальтический насос с шаговым двигателем, а норму задают на пульте бак-дозатора, вплоть до десятых долей литра в час. Если поставщик препарата не дал своей нормы, паспорт предлагает считать от 10 л жидкости на 1 т семян. Порошок в бак не засыпают: его разводят отдельно и заливают готовый раствор через сито, у которого ячейка не больше 0,5 мм, иначе распылитель засорится. Перед стартом в баке должно быть хотя бы 10 л, миксер включают на минуту, а дальше он крутится все время. Подробный расчет нормы под культуру и препарат есть в статье о норме расхода рабочего раствора.

В барабане, у которого 750 мм в диаметре, слой семян все время пересыпается, и препарат расходится по поверхности каждого зерна. Рама барабана стоит на регулируемых опорах, ими меняют уклон оси, а от уклона зависит, быстрее или медленнее партия проходит машину, то есть сколько длится обработка. Какой уклон выбрать, по паспорту решает агроном-семеновод. Этим же наклоном линию переключают на инкрустацию, и тогда она по паспорту пропускает до 2 т/ч.

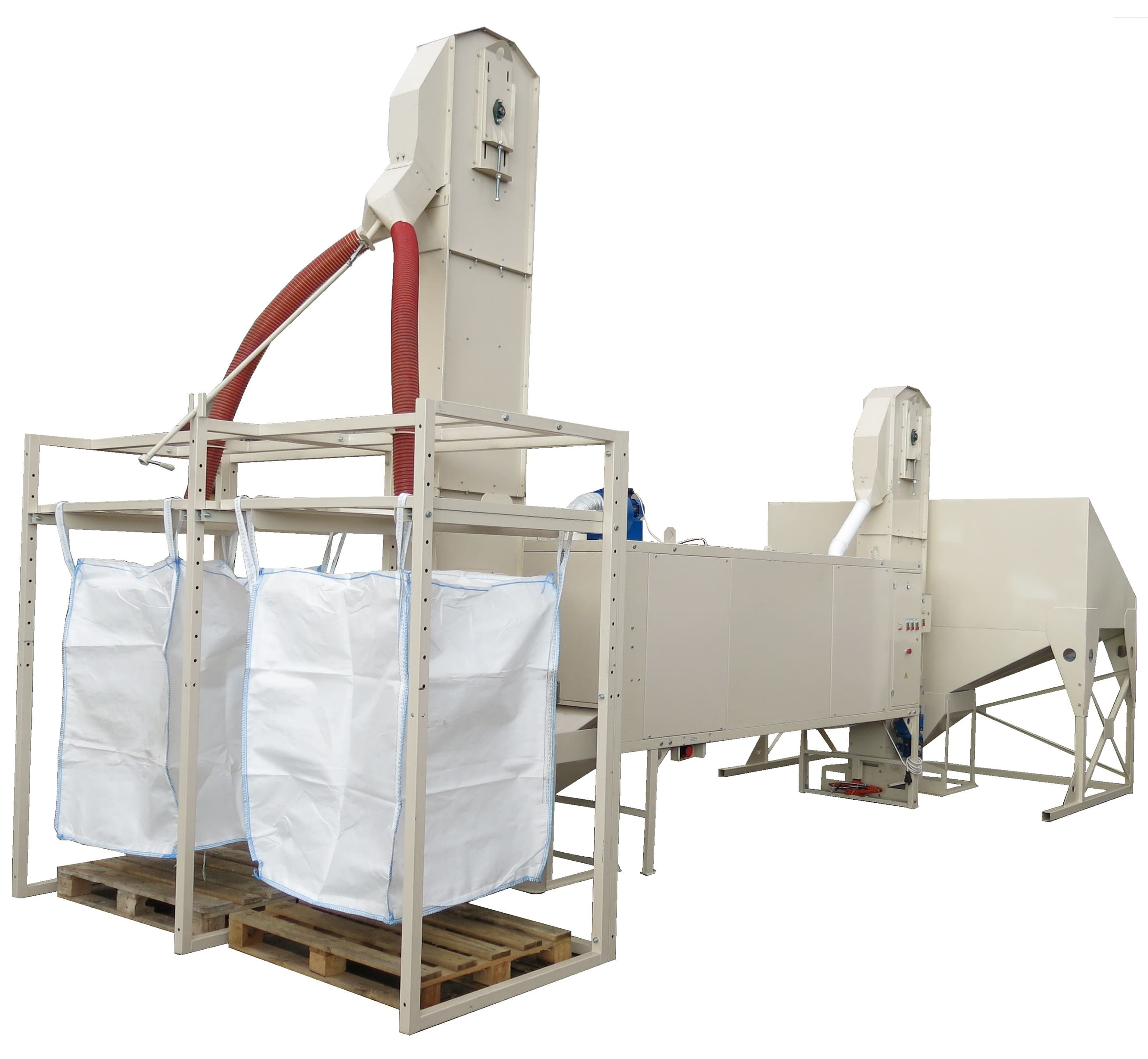

Из барабана семена забирает вторая нория и несет к затариванию. Как только первый биг-бэг полон, переключатель направляет поток во второй, а первый снимают и отвозят тележкой для биг-бэга. Стоять и ждать, пока перецепят тару, линии не приходится.

Один бак или два

Базовых вариантов поставки два.

• Один бак-дозатор. Стандартная поставка: бак на 200 л под рабочий раствор, у него собственный дозирующий узел.
• Два бак-дозатора. Появляется второй бак, и насос-дозатор у него свой, как и настройка нормы расхода.

Зачем второй? Бывает, что состав из двух компонентов и смешивать их в одной емкости нельзя. А бывает, что обработка идет без перерывов: одна партия в работе, а во втором баке уже готовят замес для следующей. Обе ситуации подробно описаны на странице о дозаторе жидкого инокулянта.

Окончательно состав определяется в расчете, ведь набор узлов зависит от культуры, суточного объема и того, как вы отгружаете семена. Цену и срок поставки мы называем уже на получившуюся комплектацию.

Что подготовить на месте

• Ровное основание, бетон или асфальт. Ни фундамента, ни земляных работ, ни анкеров, лишь бы пол выдерживал машины: нория - 210 кг, протравливатель вместе с баком-дозатором - 506 кг.
• Электричество: три фазы, 380 В, всего узлам нужно около 5 кВт.
• Высота помещения с запасом над норией, сама она по габариту 3 160 мм.
• Вентиляция. Вытяжной вентилятор у протравливателя встроенный; когда работа идет под крышей, его патрубок выводят в систему вентиляции, иначе выхлоп так и будет стоять в помещении.
• Подъезд: к приемному бункеру подвозят материал, от выгрузки увозят полные биг-бэги.

Линия собирается из модулей и секций, так что проект и стройка не нужны. Захотели поменять планировку - норию в собранном виде переставляют вилочным погрузчиком. Когда меняют культуру, башмак нории чистят через люк, у которого выдвижной поддон. А в конце работы бак, насос-дозатор и барабан протравливателя промывают чистой водой.

Как это выглядит вживую

Завод снимал линию в работе и выложил записи на своем канале. Посмотрите, в каком темпе идет подача, как семена сходят с выгрузки нории и как заполняются контейнеры.

А это вторая запись, линия та же.

Где семена бьются и как этого избежать

Первое и главное место, где семена травмируются после уборки, - подъем. У быстроходной нории ковш опорожняется центробежной силой, зерно летит и ударяется о головку, и появляются дробление, сколы, трещиноватость. На подсолнечнике, кукурузе и крупноплодных бобовых это видно сильнее всего. НЗ-10 работает иначе: ковш идет со скоростью до 0,8 м/с, а наверху просто переворачивается над лотком. Об устройстве ковша и башмака подробно рассказано на странице тихоходной нории НЗ-10, обе схемы подъема сопоставлены в статье «Тихоходная нория против быстроходной».

Для приморских хозяйств из этого списка важнее всего кукуруза: вместе с соей она занимает основную часть посевов края, и бережный подъем ее семенам нужен. Сою и рис с Приханкайской низменности мы в описании линии не называем, поэтому сначала пришлите данные - культура, препарат, объем, - и проверим, как линия поведет себя с ними. В муссонное лето, с ливнями и тайфунами в конце, защитить семена до посева - разумная предосторожность. Узлы линии едут из Луганска транспортной компанией: во Владивостоке их получают на терминале по ул. Посадская, 20, а если удобнее, довозим до хозяйства в крае.

Второе опасное место - там, где наносят препарат. Шнек или лопастной смеситель проталкивает семя силой, и его зажимает между рабочим органом и стенкой. В Клен-ПСБ-10 мешает сам барабан: вращается корпус, слой перекатывается, и препарат покрывает семя, ничем не давя на оболочку.

И третье - сколько раз партию пересыпают. Тут всего две перевалки: из бункера в протравливатель и из него в контейнер. Ни промежуточных емкостей, ни ручной пересыпки, из барабана семена идут прямо в биг-бэг.

Напишите, что за культура, сколько семян обрабатывать и какая у вас площадка. Мы посчитаем, из чего должна состоять линия, выберем комплектацию и назовем цену.
