Линия очистки семян

На линию ворох попадает прямо от комбайна или с тока, а выходит семенами в посевной кондиции: чистыми, выровненными, с нужной плотностью зерна. Комплекс завода «Клен» для подготовки семян пропускает 10 т/ч, если влажность зерна не выше 15%, и обслуживают его 2-3 человека.

Почему одной машиной не обойтись? Примеси бывают разные, и каждую берет свой рабочий орган. Пыль и легкие частицы уносит воздух. Сор, крупный и мелкий, задерживают решета. Щуплое или битое зерно по размеру такое же, как полноценное, и отделить его можно только по плотности - это работа пневмосортировочного стола. Отсюда и секции.

Между секциями материал возят в биг-бэгах, поэтому процесс легко разорвать во времени: очищенный ворох отвезли на сушку, а сортировку провели позже. Подъем зерна доверен тихоходным нориям НЗ-10. Скорость ленты у них - максимум 0,8 м/с, семя не выбрасывается из ковша, а сходит через его кромку, и лишней дробленки и микротрещин линия не дает.

В Приморье такая пауза между секциями к месту: лето влажное, с ливнями, под его конец бывают тайфуны, и очищенный ворох можно спокойно сначала отправить на сушку. Из культур в крае больше всего сеют сою и кукурузу на зерно, на Приханкайской низменности - рис. В описании линии они не названы, так что пришлите данные о своей культуре и партии, и мы проверим, какой набор секций ей нужен. Оборудование отправляем из Луганска транспортной компанией до терминала во Владивостоке (ул. Посадская, 20) или до хозяйства в крае.

Три секции линии

Первичная очистка

Задача секции - убрать из вороха пыль, полову, мелкий и крупный сор, а еще сырые растительные остатки, с которыми зерно хуже сохнет и хранится.

1. Ворох засыпают в приемный бункер увеличенного объема, на 2,7 куб. м.
2. Поднимает его тихоходная нория НЗ-10.
3. Легкие примеси отделяет аспирационная камера Клен-КА, за ней в цепочке стоит циклон.
4. Дальше зерно чистит барабанный сепаратор Клен-БСЗ.
5. Вторая нория НЗ-10, с переключателем потока, отправляет материал в устройство загрузки биг-бэгов.

Переключатель заполняет контейнеры по очереди, поэтому, пока один биг-бэг меняют, секция продолжает работать.

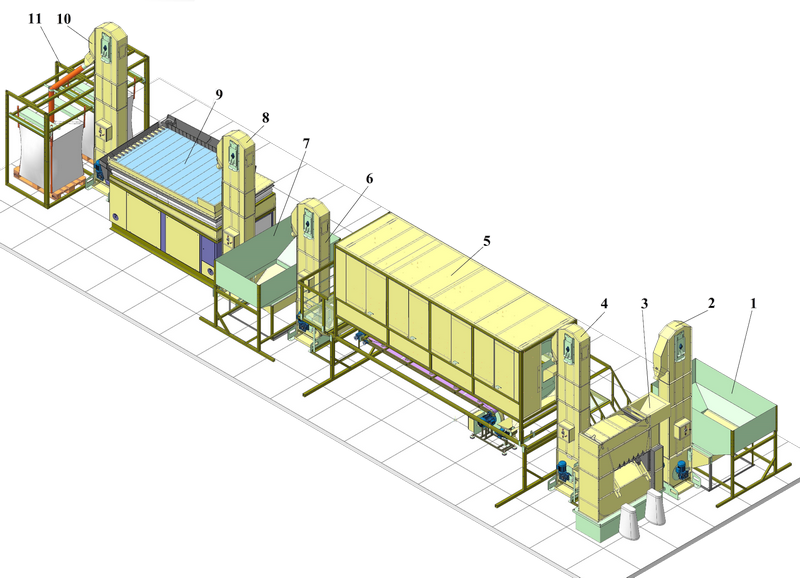

Сортировка и калибровка

Здесь очищенный материал раскладывают по размеру и плотности и выделяют из него посевную фракцию. Цепочка такая:

1. приемный бункер и нория НЗ-10;
2. воздушный сепаратор Клен-СВ-10;
3. нория, подающая зерно на барабанный сепаратор, и сам барабанный сепаратор Клен-БСЗ;
4. нория до промежуточного бункера и сам промежуточный бункер;
5. нория на пневмостол и пневмосортировочный стол Клен-ПС-10;
6. нория НЗ-10 с переключателем потока и устройство загрузки биг-бэгов.

Такой порядок выбран не наугад. Воздушный сепаратор отбирает примеси по скорости витания, барабан на решетах делит остаток по геометрии, а пневмостол работает последним, потому что расслоить материал по удельному весу можно, только когда он уже выровнен по крупности. Промежуточный бункер подает зерно на стол равномерно.

Протравливание и инкрустация

Эту секцию добавляют по заявке, если нужны протравливание, инкрустация или обработка жидким инокулянтом.

1. Приемный бункер, за ним нория НЗ-10.
2. Протравливатель Клен-ПСБ-10 и бак-дозатор реагента объемом 200 л.
3. На выходе - нория НЗ-10 с переключателем потока и устройство загрузки биг-бэгов.

Линия собирается под культуру

Принцип тут как у трансформера: машины ставят в той последовательности, какой требует культура, а ненужные узлы убирают. При этом каждая из них работает и отдельно от линии - воздушный сепаратор чистит ворох, барабанный калибрует, пневмостол дорабатывает семенную фракцию.

Под оборудование не нужен фундамент. Достаточно ровного пола с твердым покрытием, крепить машины не надо, земляные работы и закладные не понадобятся, а при перестройке цеха технику просто переставляют. Помещение подойдет площадью не меньше 150 кв. м и высотой не ниже 6 м.

Барабан и решета

Барабан у Клен-БСЗ комбинированный, в нем четыре ситовые секции, наружный диаметр 1 250 мм, внутренний 750 мм. Внутренний с крупным решетом снимает колоски и палки, наружный забирает мелкий сор. Решета обычные, пробивные, 790 x 990 мм - тот же формат, что у ОВС и СМ, так что полотна со старой зерноочистки встают на место без переделки.

Набор решет подбирают по тому, насколько засорен материал и какие фракции нужно получить. Если комплект подобран правильно, барабан калибрует на три фракции.

Линия в работе: видео

Почему препарат идет последним

Обрабатывают семена в самом конце, когда по чистоте они уже в норме. Если в партии остались пыль, полова и дробленка, они забирают часть рабочего раствора себе, и сколько препарата досталось семенам, уже не скажешь. Значит, порядок такой: очистка, калибровка и только потом обработка. Устройство секции обработки и роль второго бака-дозатора разобраны на странице о линии протравливания.

Запатентованные машины

• Клен-БСЗ, барабанный сепаратор: патент RU 2 713 821 C1
• Клен-СВ-10, воздушный сепаратор: патент RU 2 696 883 C1
• Клен-ПС-10, пневмосортировочный стол: патент RU 2 717 737 C1
• НЗ-10, тихоходная нория: патент RU 2 737 177 C1

Назовите культуру и объем партии, расскажите, что уже стоит у вас на току, - подберем состав секций и посчитаем, во что обойдется линия.
