Аспирационная камера Клен-КА

Зачем ставить камеру перед барабаном

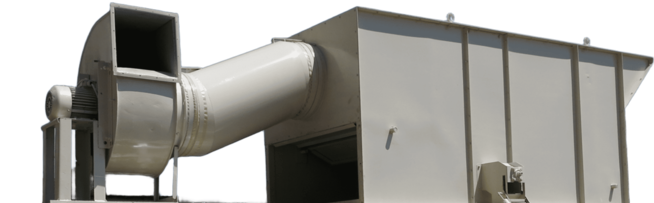

Решетами хорошо разбирать зерно по размеру, но пыль, легкий сор и мелкие примеси ими отбирать бессмысленно. Для этого мы сделали свою аспирационную камеру Клен-КА, которая работает в паре с барабанным сепаратором Клен-БСЗ. Она чистит ворох воздухом прямо в потоке. Тяжелое полновесное зерно струя не поднимает, оно проходит сквозь камеру и идет по линии дальше, а все легкое воздух подхватывает и выносит наружу.

У такого способа есть важное свойство: ему безразличен размер частицы. Солома в обрывках, полова, щуплые и битые зерна порой проходят сквозь решето точно так же, как семенная фракция, и по геометрии их не отделишь. А по парусности отделишь, и камера делает именно это.

Путь воздуха

На входе ворох раскладывается по ширине камеры ровным слоем, и воздух проходит через всю толщу потока, не скользя по верху. Подает его вентилятор, скорость выставлена так, чтобы примеси взлетали, а нормальные семена оставались на месте.

Запыленный воздух из камеры идет в циклон, он поставляется в комплекте. Там скорость падает, частицы опускаются вниз, а воздух выходит очищенным. Все отходы оказываются в одном месте, цех ими не засыпан, и камера спокойно работает в закрытом помещении.

В Приморье, где лето влажное, с ливнями, а под конец его бывают тайфуны, обрабатывать ворох под крышей удобнее, и камера к этому готова: пыль собирается в циклоне. Если ворох после сезона пришел с большим количеством растительных остатков, камера уберет их до барабана. Главные культуры края, соя и кукуруза на зерно, а также приханкайский рис в описании камеры не упоминаются, поэтому подбираем ее под ваш ворох по присланным данным. Из Луганска камера с циклоном едет транспортной компанией до терминала во Владивостоке, ул. Посадская, 20, или до хозяйства в крае.

Порядок машин в секции

В комплексе подготовки семян камере отведено место в первичной очистке. Цепочка выглядит так:

1. приемный бункер, в который засыпают ворох;
2. тихоходная нория НЗ-10 - подъем;
3. аспирационная камера Клен-КА - продувка;
4. циклон - сбор пыли и отходов;
5. барабанный сепаратор Клен-БСЗ - разделение на решетах;
6. вторая нория НЗ-10, у нее есть переключатель потока;
7. устройство загрузки контейнеров биг-бэг.

Из бункера ворох забирает нория и отдает камере. Обеспыленный материал попадает на барабан, решета раскладывают его по фракциям, и предварительно очищенное зерно уезжает в контейнерах на хранение или на дальнейшую обработку. Общая схема, куда вписан этот участок, показана на странице линии очистки семян.

Лучше всего разницу видно на ворохе, который только что пришел от комбайна: пыль, обломки колосьев, растительные остатки в нем в самом большом количестве. Камера пригодится и к сепаратору, стоящему вне линии, порядок тот же - подача, продувка, циклон, решетный барабан.

Результат

• Сепаратор разгружен. Пыли в барабане уже нет, и решета заняты зерном, а не мусором.
• Чистить решета приходится реже. Отверстия забивают пыль и растительные остатки, а когда их сняли еще до барабана, рабочее сечение держится дольше.
• Цех чище. Пыль не оседает на машинах, полу и рабочих местах, а уходит в циклон.
• Фракции однороднее. Легкие частицы, способные пройти решета заодно с семенами и испортить их чистоту, убраны заранее.

Камеру подбирают по производительности того сепаратора, с которым она будет работать, а точные параметры называем, когда считаем комплектацию.
